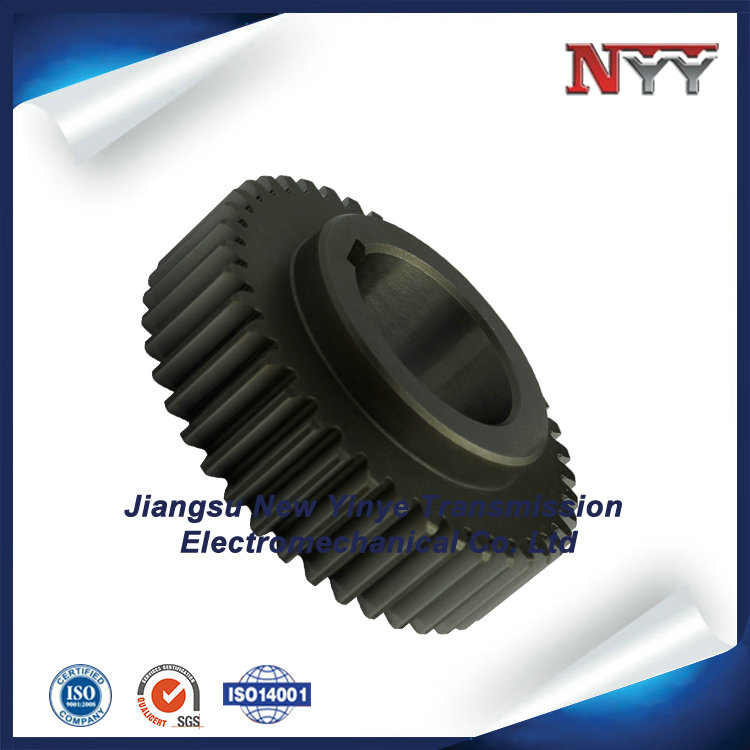

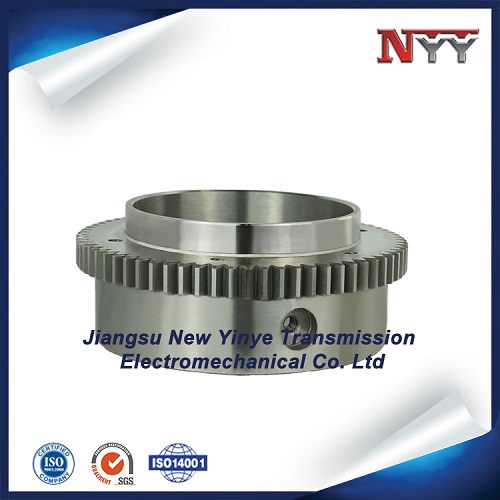

大模數齒輪齒軸齒圈定制加工，它是礦山機械、風電設備、冶金軋機等“重活設備”的“動力心臟”——它們要承受幾百?lài)嵉妮d荷、低速高扭矩的沖擊，定制加工絕非“簡單切齒”，而是一套兼顧“強度、精度、性”的系統化流程。以下從“需求對接→成品交付”全鏈路，拆解其定制加工的核心步驟：?
一、前期：對接，讓方案“適配重載場景”?
大模數產品幾乎都是非標定制，步“把需求吃透”，避免后期返工：?
1.工況參數“畫像”?
工程師會像“問診”一樣，向客戶索要核心參數：?
設備場景：是礦山破碎機的齒輪、風電主軸的齒圈，還是軋鋼機的傳動齒軸？不同場景載荷差異（如風電齒圈需抗10級以上陣風沖擊，破碎機齒輪要耐礦石硬料磨損）；?
核心指標：模數（m8-m50常見）、齒數、壓力角（多為20°，重載場景可選25°增強強度）、齒寬、安裝尺寸（如齒圈內徑、齒軸軸徑）；?
性能要求：承載扭矩（如500kN?m）、轉速（通常≤300r/min）、工作溫度（如-30℃~60℃）、使用壽命（如風電齒圈要求20年免大修）。?
2.3D方案“強度預演”?
基于參數，用SolidWorks、UG等軟件建模，重點做兩件事：?

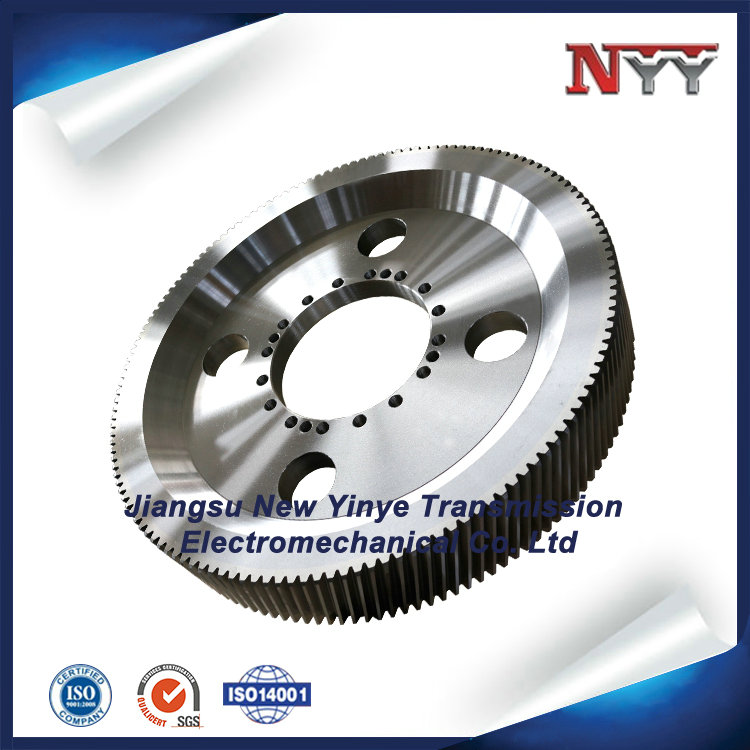

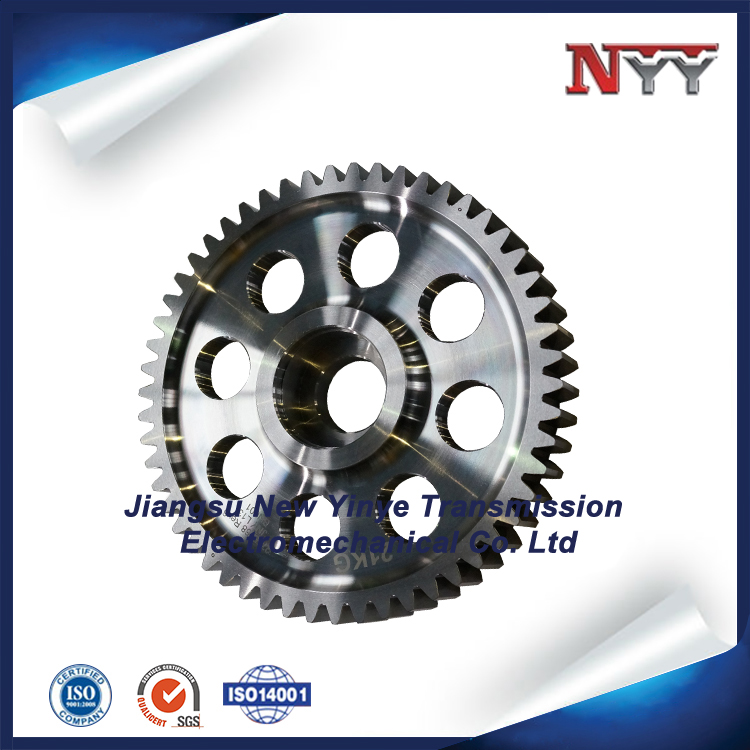

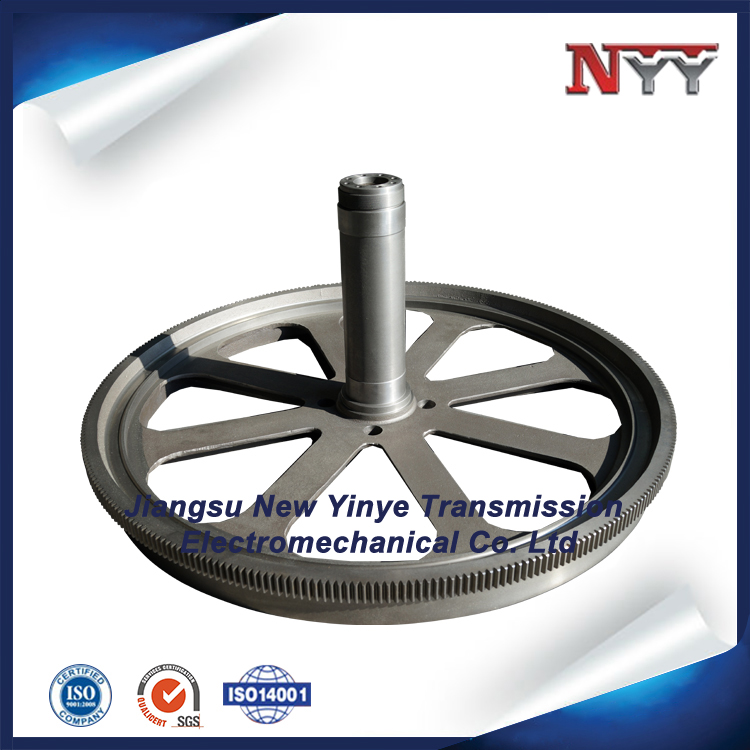

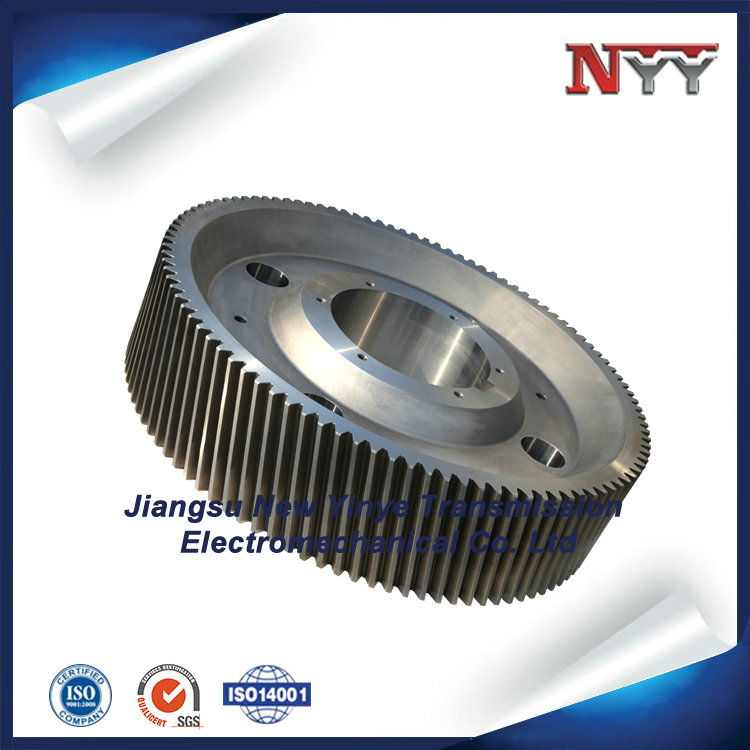

結構優化：大模數齒圈易因自重變形，會設計“加強筋”“孔”（不影響強度前提下減少重量，方便安裝）；齒軸會加粗軸肩，增強與軸承的配合穩定性；?
仿真驗證：用ANSYS進行“有限元分析”，模擬重載下齒面受力、齒根彎曲應力（避免斷齒）、齒圈徑向變形量，比如風電齒圈需確保在風載下，齒面接觸應力≤1100MPa，變形量≤0.5mm。?
二、選材：用“高強度材料”打底，抗住重載沖擊?
大模數產品“怕斷不怕磨”，材料兼顧“表面硬、芯部韌”：?
1.核心材料選擇?
優先選合金結構鋼，根據載荷等級分類：?
中重載（如輸送機齒輪）：45#鋼（調質處理，成本低）、40Cr（淬透性好，芯部硬度220-250HB）；?
重載荷（如破碎機、風電）：20CrMnTi（滲碳淬火，適合齒面）、42CrMo（調質+表面淬火，齒軸常用，抗扭強度≥900MPa）、17CrNiMo6（風電齒圈，低溫沖擊韌性好，-40℃沖擊功≥40J）。?
2.原材料“嚴把質量關”?
采用“鍛件”而非鑄件：鑄件易有砂眼、氣孔，重載下易從內部開裂；鍛件通過“熱鍛+等溫退火”，細化晶粒，材料密度提升至7.85g/cm³以上，抗沖擊性能提升30%；?
原材料需附帶“材質報告”：檢測碳、鉻、鎳等元素含量，確保符合國標（如42CrMo需滿足C:0.38-0.45%，Cr:0.90-1.20%），避免“以次充好”。?
三、粗加工：“去余量+定基準”，為精加工打基礎?
大模數零件尺寸大（如直徑3米的齒圈、長2米的齒軸），粗加工要“快速成型+預留余量”：?
1.鍛件預處理?
退火/正火：降低鍛件硬度（如20CrMnTi退火后硬度≤229HB），方便后續切削；鍛造內應力，避免加工后變形；?
表面清理：用噴砂機鍛件表面氧化皮，檢查表面有無裂紋（用磁粉探傷MT檢測）。?
2.關鍵工序加工?
齒圈粗加工：大型立車車削“內孔、端面、外圓”，保證內孔與端面的垂直度≤0.03mm/m（為后續切齒定基準），預留精加工余量（徑向5-8mm，軸向3-5mm）；?

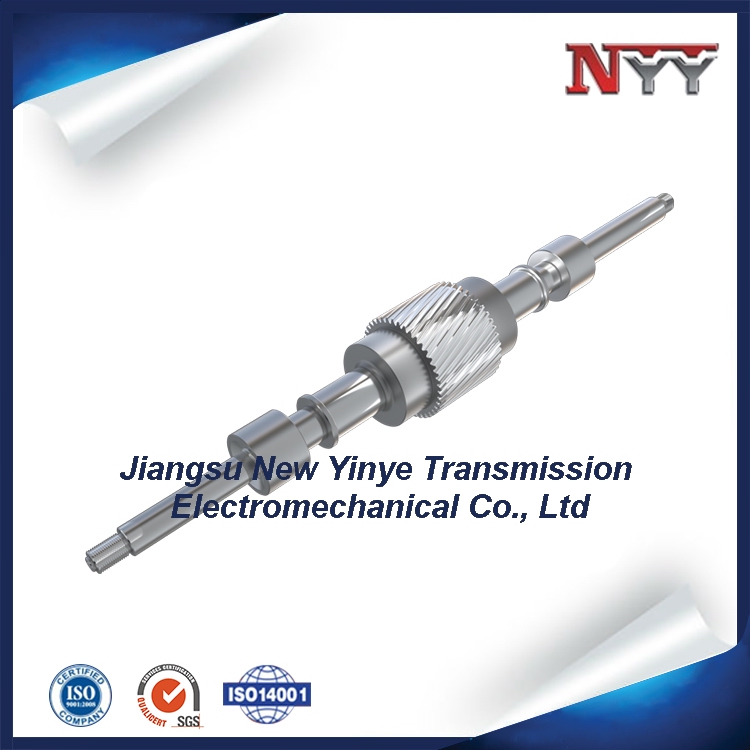

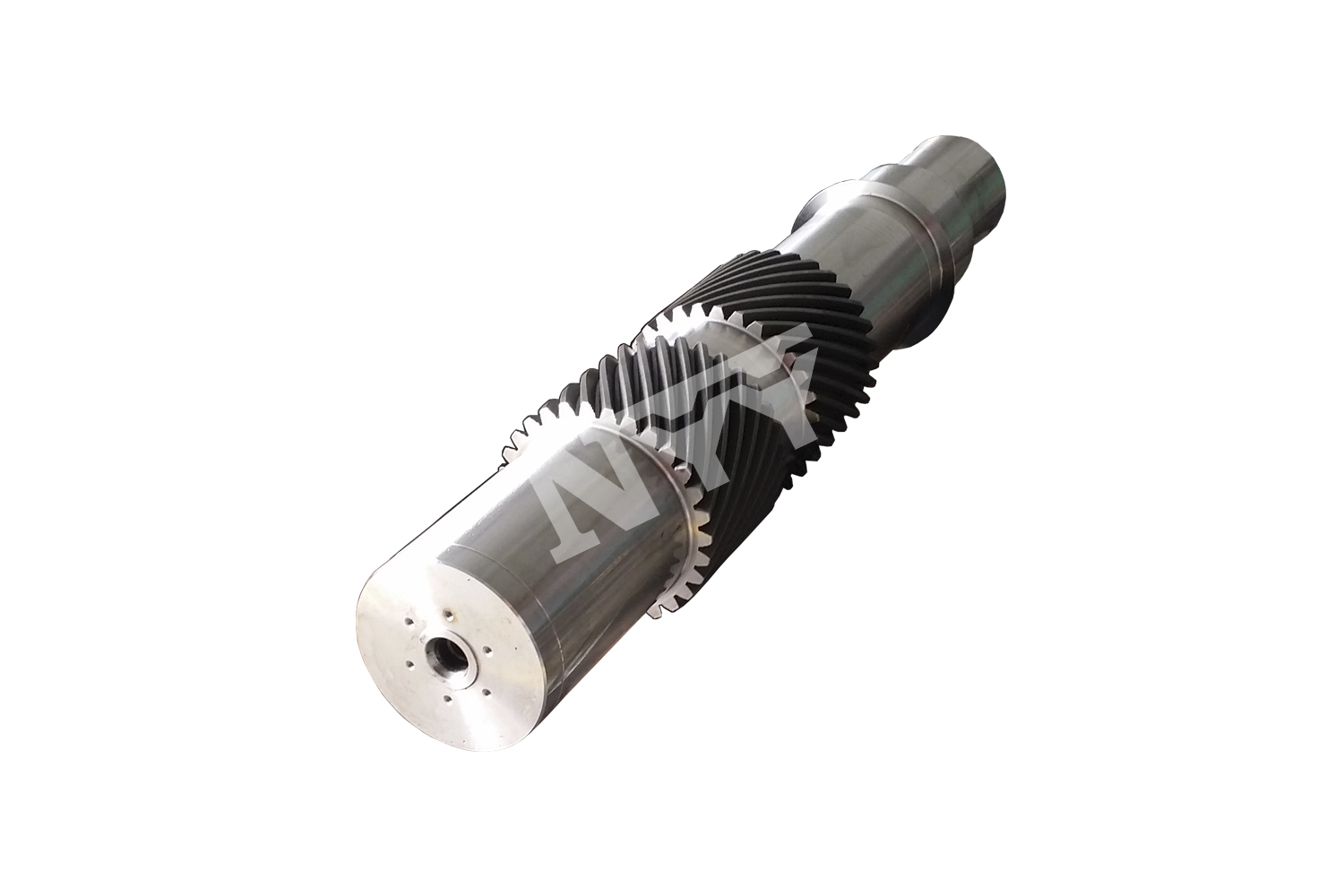

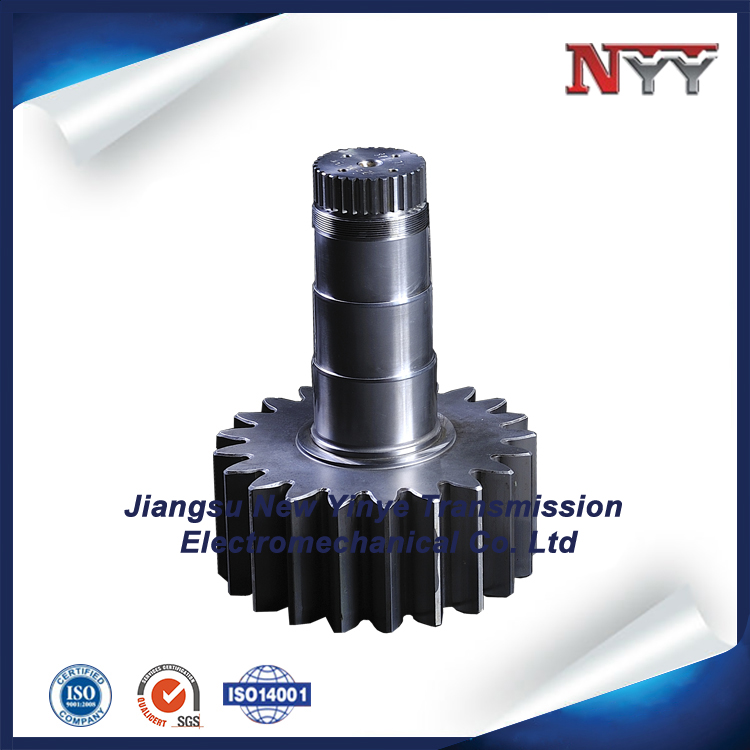

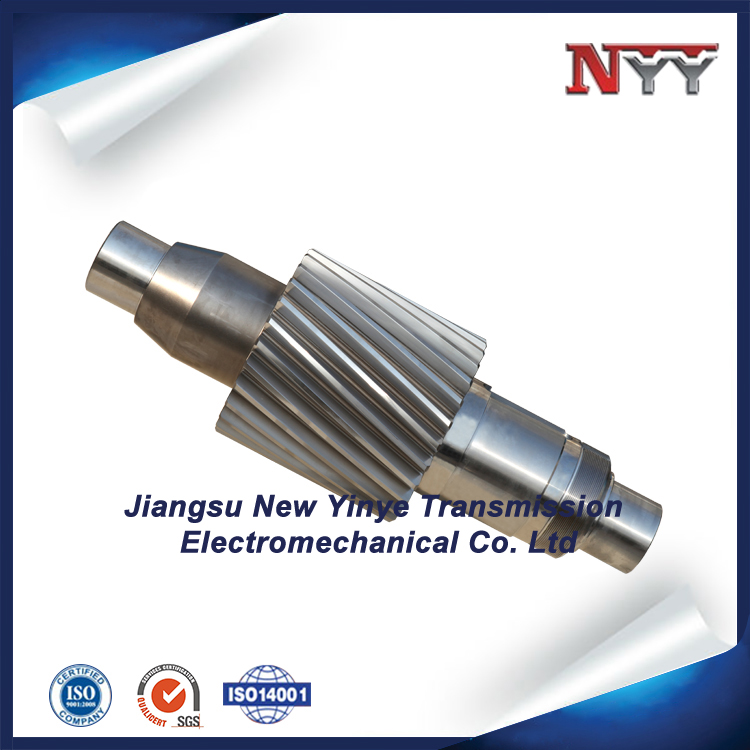

齒軸粗加工：大型臥車車削“軸頸、軸肩、退刀槽”，銑削鍵槽（如平鍵、花鍵），預留齒部加工余量（齒頂圓留3-5mm）；?

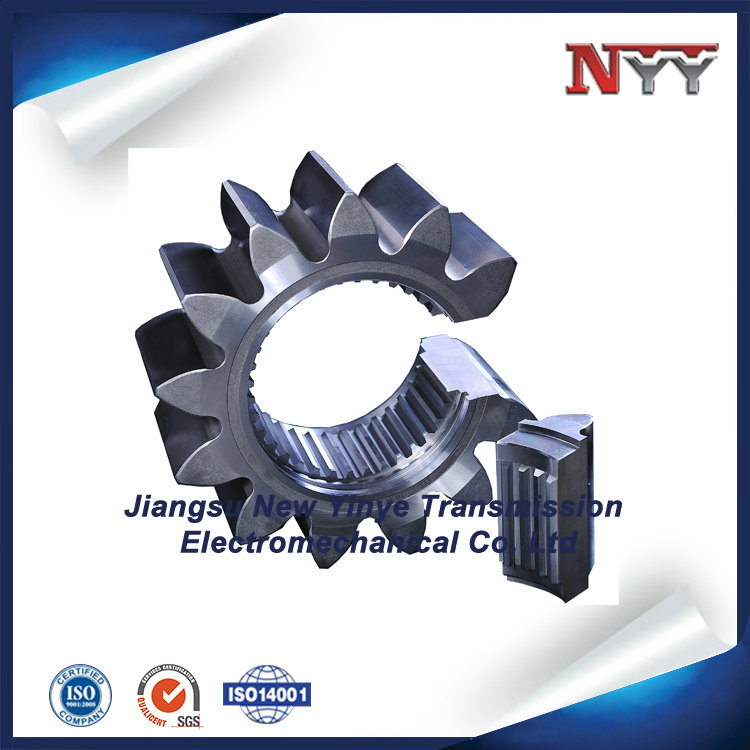

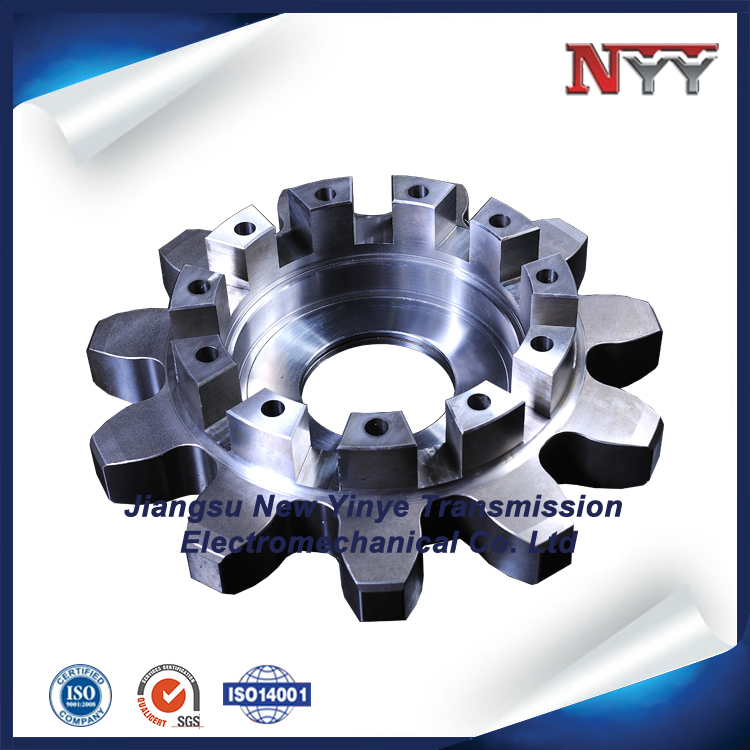

齒輪粗加工：若模數≥20，先用“仿形銑”銑出近似齒形（比滾齒效率高），70%以上余量，減少后續精切齒的加工時間。?
四、熱處理：“表面硬化+芯部增韌”，平衡強度與韌性?
這是大模數產品“抗造”的核心，分兩步走：?
1.整體調質（芯部強化）?
齒軸、齒輪：850-880℃淬火（油冷）+550-600℃回火，使芯部硬度達28-32HRC，獲得良好的綜合力學性能（抗拉強度≥800MPa，屈服強度≥600MPa）；?
大型齒圈：因尺寸大，采用“分段調質”，避免內外溫差過大導致開裂，確保整體硬度均勻性≤3HRC。?
2.表面硬化（齒面）?
根據材料和場景選工藝：?
滲碳淬火（主流）：20CrMnTi等低碳鋼適用，920-950℃滲碳（滲層深度2-5mm，模數越大滲層越厚），850℃油淬，180-200℃低溫回火，終齒面硬度達58-62HRC（比菜刀還硬），芯部保持30-35HRC韌性；?
表面淬火（中碳鋼適用）：42CrMo齒軸用“高頻感應淬火”，齒面加熱至900-950℃，噴水冷卻，齒面硬度52-56HRC，適合載荷稍低的場景；?
氮化處理（高精度場景）：如機床主軸齒軸，380-420℃氣體氮化，形成0.15-0.3mm氮化層，硬度650-750HV，變形量極小（≤0.01mm），但承載能力低于滲碳。?
五、精加工：“切齒+磨齒”，讓咬合“穩、靜、勻”?
大模數產品精度要求多為GB/T10095.16-8級（風電、軋機需5級以上），精加工是關鍵：?
1.齒形加工（分“普通精度”和“高精度”）?
普通精度（如礦山設備，7-8級）：?
滾齒：用大型數控滾齒機（如YK31500，可加工直徑5米齒圈），按齒輪參數設定滾刀轉速、進給量，一次性切出齒形，齒形誤差≤0.15mm；?
剃齒：若需提升精度，用剃齒刀對齒面“修形”，減少齒面粗糙度（Ra≤1.6μm），避免咬合時“卡滯”。?
高精度（如風電、軋機，5-6級）：?

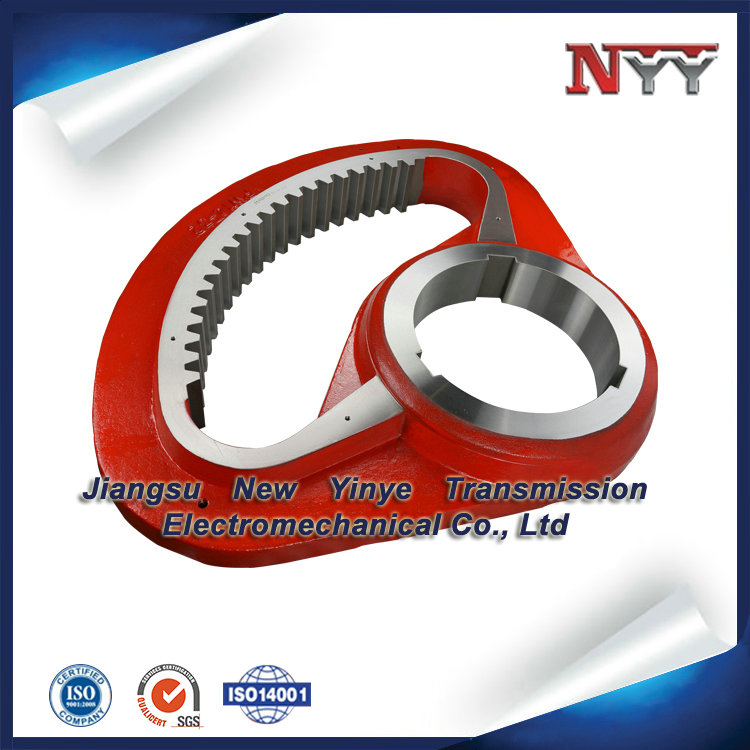

滾齒后加“插齒”：針對齒圈內齒、雙聯齒輪等滾齒無法加工的部位，用大型插齒機（如Y51500）加工，確保齒向精度≤0.02mm/m；?
磨齒：后用蝸桿砂輪磨齒機（如ReishauerRZ301S）精磨，通過“砂輪與齒輪逆向高速旋轉”，將齒面精度提升至齒距累積誤差≤0.03mm，齒面粗糙度Ra≤0.8μm，相當于給齒面“拋光”，減少?lài)Ш显胍簦?le;85dB）。?
2.基準面精修?
齒圈：再次上大型立車，精車內孔、端面，保證內孔與齒圈的同軸度≤0.02mm（確保安裝時與設備主軸配合）；?
齒軸：精磨軸頸，用外圓磨床保證軸頸圓度≤0.005mm，與軸承配合間隙控制在0.01-0.03mm（避免高速運轉時“竄動”）。?
六、檢測：“全維度探傷”，拒絕“帶病出廠”?
大模數產品一旦安裝，拆卸成本（如風電齒圈更換需吊機作業，成本10萬元），檢測合格：?
1.尺寸精度檢測?
用“齒輪測量中心”（如GMC4000）檢測齒距、齒形、齒向誤差，生成“齒輪精度報告”；?
用三坐標測量?jī)x檢測安裝尺寸（如齒圈內徑、齒軸鍵槽深度），確保與客戶設備公差匹配（通常按H7/k6配合）。?
2.力學性能檢測?
硬度：用洛氏硬度計測齒面（HRC58-62）、芯部（HRC30-35）硬度，每10個齒抽檢1個；?
探傷：用聲波探傷（UT）檢測內部裂紋（如齒根、軸肩部位，不允許有≥2mm缺陷）；用磁粉探傷（MT）檢測齒面、軸頸表面裂紋（尤其滲碳層，避免“表面剝落”）。?
3.空載試運轉?
對成套齒輪（齒輪+齒軸+齒圈），組裝后在試驗臺空載運轉1-2小時，監測：?
嚙合噪音（≤80dB為合格）；?
溫升（軸承部位溫升≤40℃，避免過熱失效）；?
振動（振幅≤0.1mm，防止共振導致松動）。?
七、交付與售后：“貼心服務”適配重載設備需求?
1.定制化包裝與運輸?
大型齒圈：用“木質包裝箱+內部支撐”（防止運輸中變形），標注“重心位置”“吊裝點”；?
齒軸：軸頸套保護套（防止磕碰劃傷），兩端用V型架固定。?
2.現場安裝指導?
派工程師到客戶現場，指導：?
齒圈安裝：用“百分表找正”，確保齒圈與設備主軸同軸度≤0.03mm；?
齒輪嚙合：用“壓鉛法”測量齒側間隙（重載場景通常留0.2-0.5mm，補償熱脹冷縮）。?
3.長期售后保障?
提供“材質報告、精度檢測報告、探傷報告”存檔，方便客戶后續設備檢修；?
質保期內（通常1-3年），若因加工質量導致斷齒、齒面剝落，免費維修或更換；?
提供“磨損檢測”服務（如每年上門用齒厚卡尺測齒面磨損量），提前預警更換周期（如磨損量≥原齒厚15%，建議更換）。?
總結：大模數定制，贏在“細節控”?
大模數齒輪/齒軸/齒圈的定制加工，核心是“圍繞重載場景做減法”——減“無效重量”（結構優化）、減“精度誤差”（磨齒+探傷）、減“失效風險”（材料+熱處理）。從前期的工況仿真，到后期的試運轉檢測，每個環節都瞄準“讓產品在重載荷下‘穩得住、用得久’”，這也是它與普通小模數齒輪加工本質的區別。?
